激光切割機

激光切割機

全自動薄膜卷料激光切割機

針對薄膜,布料,紙張等卷料全自動激光切割,效率高
所屬分類:激光切割機   發布日期:2021-03-24 11:46:20
主圖1
主圖2
主圖3
主圖4

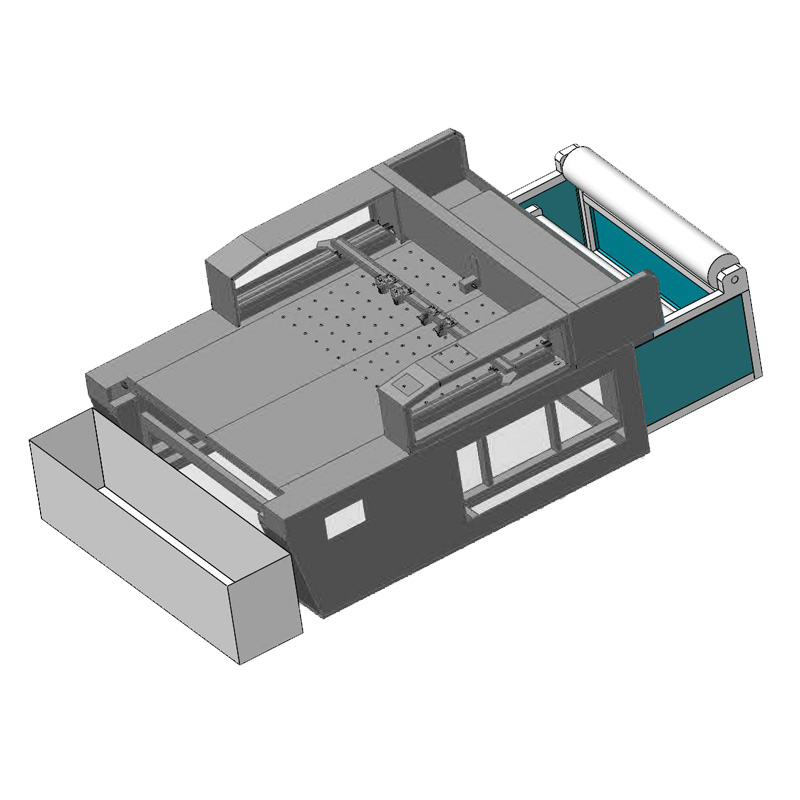

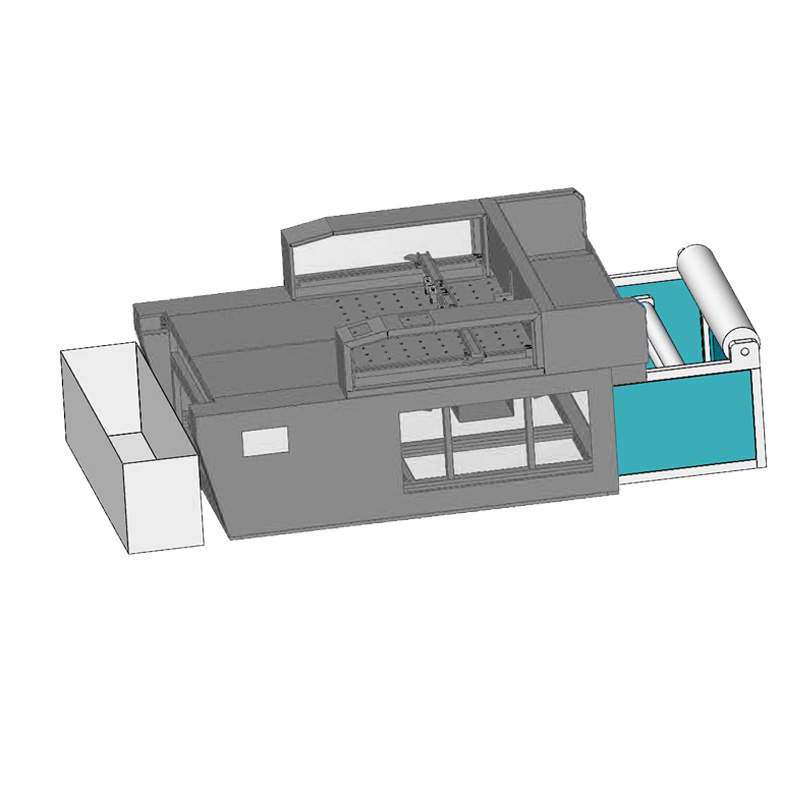

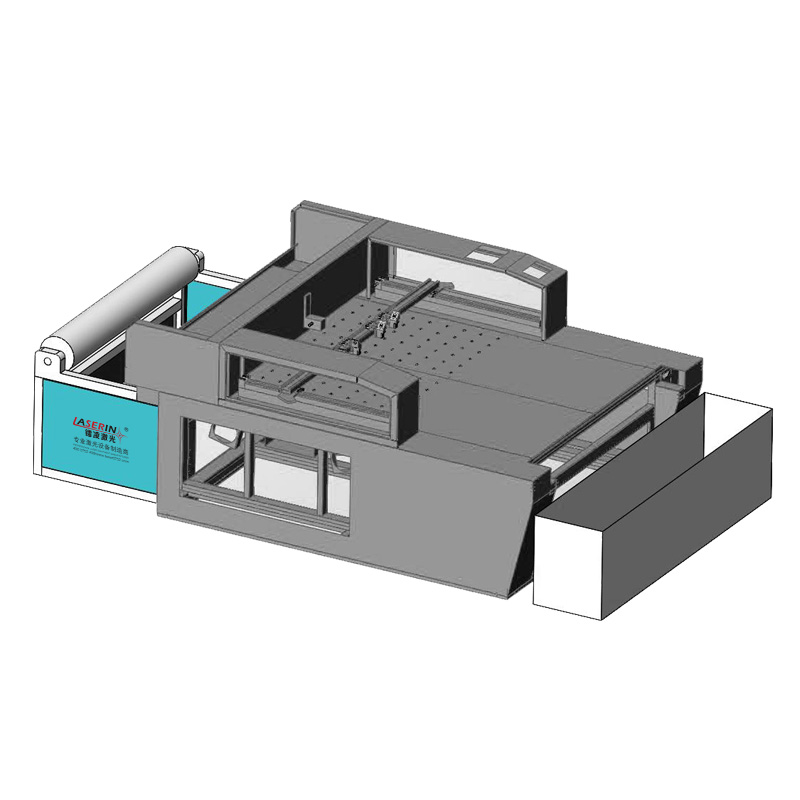

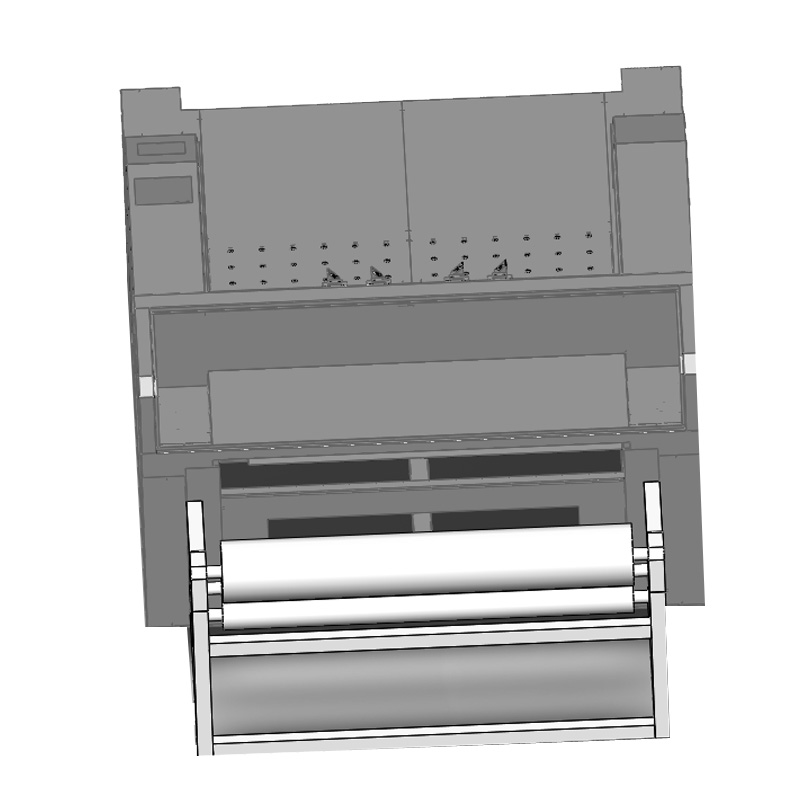

1. 機器總外觀圖
1.1外形尺寸:(以實物為準)
工作臺尺寸: 3450x1800x1200mm
冷水機尺寸: 490x270x380mm
1.2 顏色:  米白色

2. 設備詳解
2.1 設備采用雙軌道四切割頭(單軌道上兩個頭)切割方式,切割效率更高。
2.2 設備切割范圍1200x1200mm,收料區域1200x800mm,收料區域裝有氣槍,便于清理切割后的廢料。
2.3 設備采用履帶式傳送帶,履帶上的孔徑定制為3mm,保證切割時薄膜的平整度。
2.4 在薄膜進入激光切割平臺處,增加上、下兩個除靜電儀。廢料部分當我們增加除靜電裝置后,廢料在傳送過程中會與履帶分離,改善廢料會隨履帶轉動一周的問題。
2.5 設備底板采用CNC精加工,解決履帶傳送時不平順的問題,并精準控制每一個吸風口。
2.6 定做送料裝置,采用角度傳感器控制薄膜送料時的張緊問題。
2.7 吸風采用變頻風機,可調節風力大小。

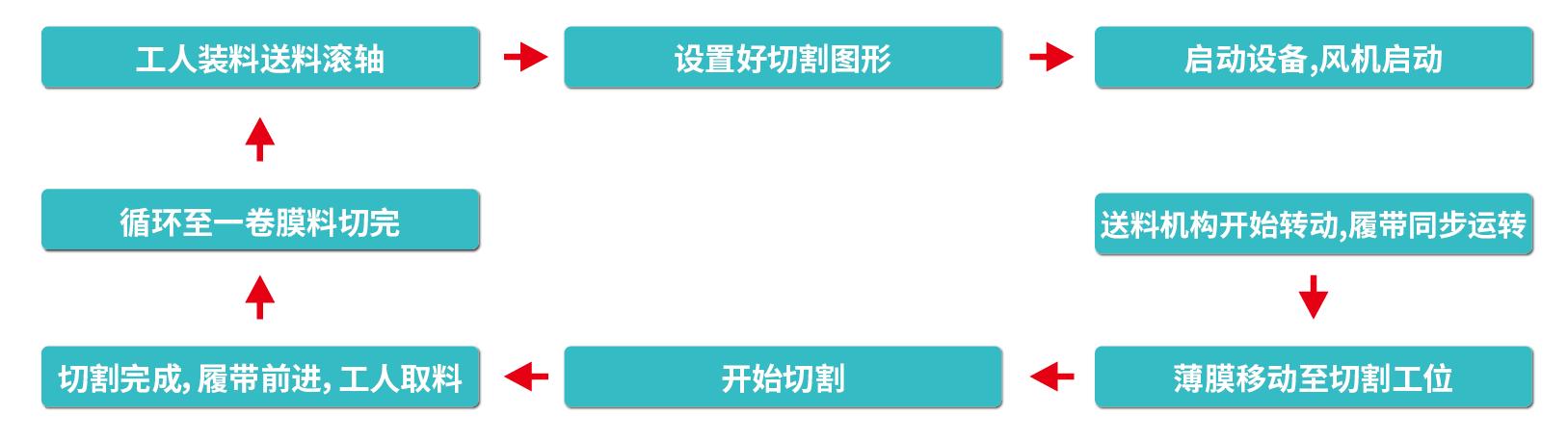

3. 操作描述
3.1 工人裝料至送料滾軸,調整材料的平整度。
3.2 設置好切割圖形,可連接電腦直接設置,或用U盤拷入激光切割機內。
3.3 啟動激光切割機,風機啟動,送料機構開始轉動,履帶也同步轉動,拖動薄膜至切割工位。
3.4 薄膜移動至切割工位,啟動自動切割。
3.5 切割完成,履帶向前移動至收料區域,工人取料。
3.6 重復3.4動作,直至一卷薄膜切割完成。

4. 設備能力
4.1人員配置:設置好后,收料工位需1人手動收料,或配合自動收料機構。
4.2 設備尺寸:長3450mm*寬1800mm*高1200mm
4.3 設備功率:1.5KW
4.4 系統存儲:可保存參數資料
4.6 參數可按需求調整

5. 功能描述
5.1 可切割各種形狀的圖形,圖形可自由設計。
5.2 可切割各種非金屬類產品,如木制品、紙張、皮革、毛料、布匹、有機玻璃、橡膠板、水晶、玉石、竹制品等等。
5.3 采用國際先進的DSP控制技術,一體化設計的框架結構,工作穩定可靠,最新軟件與AUTO CAD、CORELDRAW等各種圖形處理軟件無縫對接,直接原圖輸出功能,更適合用戶的現場設計要求,選取顏色,隨間定義雕刻次序,可以輕松實現全部或部分一次性輸出。
5.4 USB端口傳輸數據,并配有內置大容量,大大提高工作效率。
5.5 應用于服裝、皮革、布制玩具、電腦繡花裁剪、電子、工藝品、廣告裝飾、建筑裝潢、包裝、印刷、紙制品等行業。


6、設備主要配置

器件名稱 規格 數量
CO2激光切割機 80W 四頭CO2激光切割機,加工有效行程大于或等于1200mm*1200mm 1臺
切割頭 雙排并列 4套
傳送系統 針對卷材或較長材料切割時輸送 1套
除靜電裝置 上、下兩個除靜電儀 1套
7、設備參數
產品型號 CO2-S80D
加工行程 1200*1200mm
激光功率 80W
激光頭數 四頭
激光器類型 CO2玻璃管激光器 (說明:玻璃管是易耗品)
大鋁板 側面吸風
最大曲線運動速度 30000mm/min (伺服電機)
切割速度 MAX.25MM/S
加工有效行程 大于或等于1200mm*1200mm
傳動方式 絲桿傳動
激光機頭可調高度 0mm ~ 40mm
激光能量控制 0-100%軟件設定
定位精度 ±0.05MM
重復精度 ±0.04MM
最小線寬 0.15-0.3MM
支持作圖軟件 CORELDRAW、AI、AUTOCAD等各類型繪圖軟件

主圖5
主圖6
主圖7
主圖8
